锂离子电池制造全过程对于水分的控制极其严格，密封前芯包的水分含量对于电芯的电化学性能、寿命、可靠性有很大的影响，通常密封前芯包内正极片、负极片以及隔膜的水分含量要求在200ppm以下，才能保证电芯有良好的性能。为了达到此要求，工业上会使用电池三箱式真空烤箱来完成锂电池的烘烤。下面为大家讲解电池三箱式真空烤箱的使用方法。

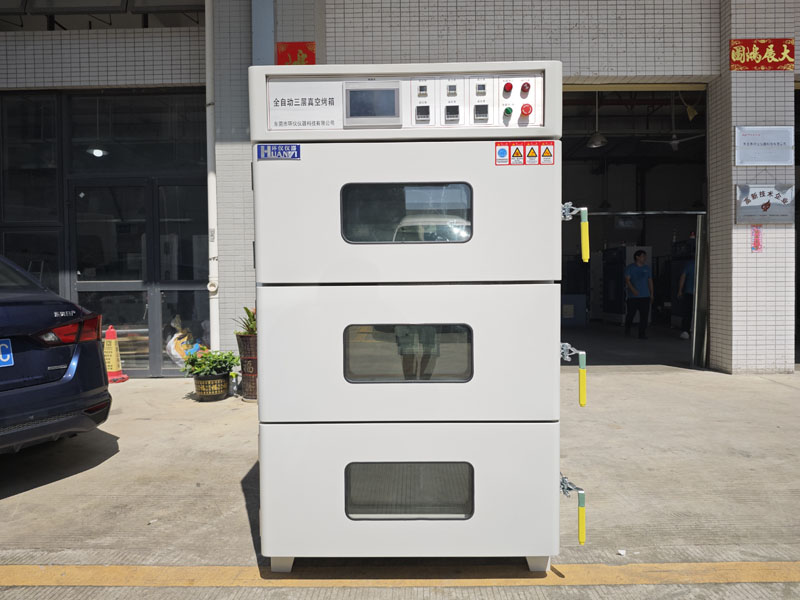

电池三层真空烘烤箱使用案例：

1.首先将裸电芯放入三箱式真空烤箱中，设定真空烤箱温度，真空烤箱达到设定温度后，裸电芯在85±5℃烘烤20~30min；

2.然后抽真空至三箱式真空烤箱的真空度为-0.095mpa以下，裸电芯在85±5℃烘烤20~30min；

3.最后，在真空烤箱中充入85±5℃的高温干燥氮气，至真空烤箱真空度为-0.01mpa以上，85±5℃烘烤5~10min；

4.再进行步骤2和步骤3的操作10~20次；

5.关闭真空烤箱加热部分，抽真空至真空烤箱真空度-0.08mpa以下，充入常温干燥氮气，至真空烤箱真空度-0.01mpa以上，自然降温到45℃以下，抽真空至真空度-0.09mpa以下，真空烤箱中电芯干燥完成后，将电芯真空储存备用。

备注：

真空烤箱通过高温氮气通道与氮气加热容器连接，真空烤箱还连接有真空通道和常温氮气通道。

步骤3中高温干燥氮气来源于储存在氮气加热容器的高纯氮气，氮气纯度≥99.99%，氧含量≤100ppm。

在电池三箱式真空烤箱中充入高温干燥氮气，不会降低裸电芯的温度，整个电芯干燥过程电芯温度浮动不大，提高了烘烤效率。
